TLZX阻旋式料位器

一、特 性
　　TLZX阻旋式料位器用于定点测量料仓的料位，它具有抗粘结、耐高温、灵敏度可调等特点。阻旋式料位器安装在料仓的底部或顶部，可实现空仓或满仓报警，或者每隔一段距离（1米左右）安装一只，可估算料仓中的料位，还可与进出料设备相联锁，自动启停输送设备，实现系统自控的目的，若应用于微机配料中，可大大提高产品质量，提高生产效率。该料位器具有以下特性：
　　１.外壳全密闭性，具有防水防尘性能。
　　２.采用全密封轴承，外加特殊油封，可防止粉尘 沿传动轴渗入。
　　３.拉力弹簧可调，可适应各种容重物料的测量。
　　４.独特的离合器设计，具有过载保护功能。
　　５.安装简单，且不必从仓壁上拆下，即可检查、 更换内部零件。
二、技术参数
　　电机电源：220VAC 50Hz 　 110VAC 50Hz (订货时注明） 　叶片转速：1RPM 额定功率：3W
　　测量扭矩：0.5~1.0Kg.cm　 接点电容：5A/250VAC　 适用比重：0.5g/cm3 　 防护等级：IP54
三、外型图
　　            　          　

　1.叶片 2.传动轴 3.密封螺母 4.法兰 5.电机6.离合器 7、8.轴承 9.油封
四、线路原理图

　　　　              　      　
　　　　　　                          线路板　　　　　　　　　

XL1、XL2为行程开关，M为电机，1、2号端子接电机电源，3、4号端子接行程开关XL2常闭触头，4、5号端子接行程开关XL2常开触头，6号端子接保护接地。
五、工作原理
　　阻旋式料位器接通电源且叶片没有受阻，电机带动叶片正常运转，此时，行程开关XL2被压合，4、5触点接通给出无料信号。当叶片遇到物料受阻时，电机外壳相对转动一个角度，触动行程开关XL1，电机停转，同时行程开关XL2被释放，3、4触点接通给出有料信号。
六、拉力调整
　　拉力弹簧是用来调整传动轴的输出功率，当被测物比重较大时，可旋转螺母增加弹簧的拉力，而此时料位器的灵敏度降低。反之，被测物料比重较小时，可向相反方向旋转螺母减小弹簧的拉力，料位器的灵敏度将提高。
七、电机保护特性
　　当叶片受阻时，电机外壳应能克服弹簧拉力向相反方向转动，并触动行程开关XL1，切断电机电源，电机停转。但是，如果行程开关XL1失灵，或者弹簧拉力调整过大，电源均无法切断，电机处于过负荷状态，时间稍长电机将被烧毁。我们设计了特殊的离合器，使得电机主轴与料位器传动轴在过负荷状态下，相对打滑，避免电机烧毁。
八、安装方式
　　按安装形式分为水平安装（下料位器）和垂直安装（上料位器）。若仓壁由钢板制成，仅需在仓壁上开一个孔(f80），以便插入叶片，然后根据法兰安装孔直径在仓壁上钻4个M12安装孔即可。若仓壁为钢筋混凝土，使用单位根据图T-3制作安装底座，并在土建施工时预埋在仓顶或仓壁中。具体安装尺寸见图T-1、T-2、T-3。
料位器安装位置是否适当，决定了料位器能否正常工作。上料位器安装位置距进料口边缘500mm左右较好，否则物料冲击叶片易产生假信号。安装下料位器时，必须在叶片上方150mm处安装挡料板，避免大量物料集中冲击叶片造成误发信号，降低使用寿命。料位器安装位置尽量远离振源。

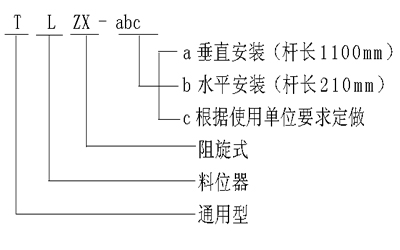

九、型号编制

十、注意事项
　　不得随意转动叶片，避免损坏电机。
严格按照说明书进行安装调试。
料位器外壳必须可靠接地。
十一、安装示意图
　　　                          　　　　
十二、售后服务
　　本产品保质期12个月，在保质期内，非人为损坏，我公司负责免费更换所有零部件(包括电机）。本产品实行终身保修。
