TLLQ-3 数字式粮情测控系统
一、系统简介
数字式粮情测控系统是由本公司自行开发研制的由软件、硬件相结合的高科技应用系统。它是利用计算机技术、电子集成技术、测试技术、数据库技术、无线通信技术及网络技术组建的一个平台,通过数字式传感器制作的测温电缆,采集粮库各温度测控点的数据,经过处理后显示输出,为用户及时提供粮库温湿度的一手资料,并结合其它粮情信息进行综合分析,根据分析结果,计算机自动关闭或打开空调器或报警等设施,将相关信息传送到相关部门。
主要特点:
1、功能强大:系统包含储粮温湿度检测、粮堆发热、结露、烟雾监测、机械通风控制、超值报警、虫情分析、网络控制及数据显示打印等功能,极好的服务于用户;
2、采用先进的数字式电路,布线系统优化,整个系统结构简单,接点少,密封性能好,抗静电、抗雷击、抗电磁场、防潮防尘,特别是防硫化氢腐蚀能力强;
3、采用数字式测温传感器,其精度高,抗干扰能力强;
4、总线可采用无线传输技术,避免了在工程中破土敷设通讯总线的麻烦。
二、主要功能
1、储粮温湿度检测功能
系统可人工或自动检测库内各检测点的温度、湿度、结露、通风等状况;可根据需要选点检测或全库检测。
2、智能分析、报警功能
系统根据采集的数据进行分析处理,自动控制调节通风降温、除湿时间,自动将采集到的数据与预设的报警数据相比较,根据分析给出警示报告并打印记录。
3、数据储存与检索
系统自动记录检测到的数据并进行存档、备份,生成年、月、日数据报告。还可对系统的一些参数进行休整和重新设置。
4、机械通风控制功能
根据已设置的温、湿度数学模型分析通风参数,自动计算和控制空调器、风机、除湿机等设备进行降温除湿;也可根据人工设定的超限值来控制通风或人工开启。
5、远程传输和网络管理功能
可联网远程传输现场监测到的各种信息,上级主管部门也可随时调用所属单位的各项数据、报表及图像,提供集中式系统管理及数据检索功能;可与其他信息系统共享数据,能与国家有关粮食管理网络并网运行,支持TCP/IP协议。
6、方便的恢复功能
在系统遭受病毒或者人为的破坏时,系统有可能丢失数据甚至不能正常运行,这时候需要对系统进行恢复操作。对于丢失数据的情况,只需运行该系统,选择“数据备份”功能,将保存在软盘中的数据恢复到系统使用的数据库中;对系统不能正常运行的情况,首先应按“安装说明”将系统重新安装到电脑中;再运行该系统,选择“数据备份”功能,将保存在软盘中的数据恢复到系统使用的数据库中。
7、显示打印输出功能
将采集到的数据及时在计算机上显示,可以表格方式显示、也可以图形、表格、曲线等方式显示;同时可将需要的数据、图表进行打印输出。
三、主要技术参数
检测点容量:12288点
测温范围:-50~125
℃
±0.5
℃
测温精度:±0.5
℃
温度传感器重复误差±0.2
℃:
测湿范围:20%~99%RH±50%RH
通讯距离:2.8KM(最大距离不超过4KM)
系统运行环境:环境温度:-40~60
℃,操作系统:Windows2000或XP. 四、系统构成

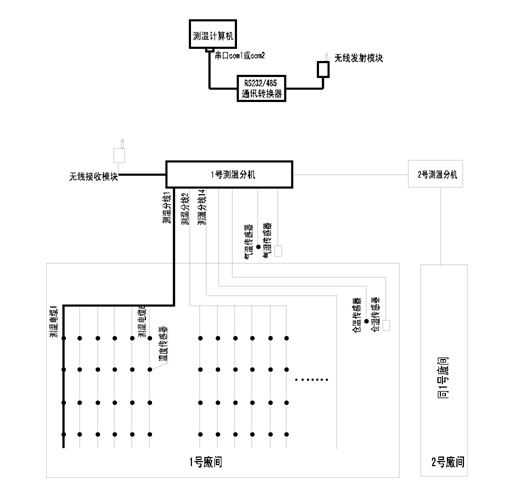

数字式粮情检测系统由计算机、测温分机、测温电缆、数字式温度传感器、通讯转换器、通讯电缆、无线模块等部分组成。系统图如下:
五、测温分机的构成
测温分机由机箱、小型断路器、 12VDC 直流继电器、定时器、主线路板等组成。
主线路板

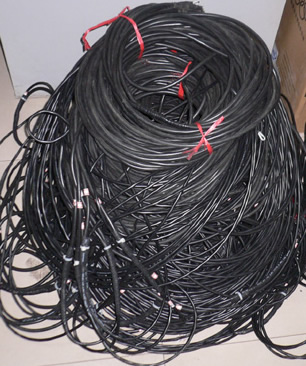

测温电缆
六、部分使用业绩:
1、江苏省农垦集团三河农场国家粮食储备库(一期)
2、江苏省农垦集团三河农场国家粮食储备库(二期)
3、江苏省南通农场国家粮食储备库
4、江苏省宝应湖农场国家粮食储备库
5、江苏省临海农场国家粮食储备库
6、江苏省羌港农场国家粮食储备库
7、淮安清蒲国家粮食储备库
8、江苏省农垦集团大华种子公司立筒库
9、江苏省淮海农场国家粮食储备库
|
