              TLK电容接近开关

一、概述
   TLK 电容式接近开关为我公司消化吸收产品,其内部由全进口半导体元件组成,外壳材料采用黄铜镀铬。内部采用高强度工程塑料填充做成全密封的结构。它不存在机械磨损,不产生电火花,不受电磁波干扰,有极好的防水、防腐性能,动作灵敏、稳定可靠,而且检测距离可调。因此它是一种优质、安全、可靠的控制器件。
   TLK 电容式接近开关除了能检测金属材料,还能检测非金属的颗粒料、散落性非常好的粉状料,例如:玻璃粒子、木榍塑料粒子、纸张等各种材料。因此还可用于各种产品的计数、限位、定位、传送等方面的控制。
二、工作原理
  TLK 电容式接近开关安装在料仓的底部或顶部,可实现空仓或满仓报警;还可与进出料设备相联锁,当物料装至上料位器时,即使关停进料设备,下料位亦然。其工作原理是:当有介质接触检测面时,电容量发生改变,经内部线路放大处理,输出较大电流带动串接在线路中的负载,若负载为继电器,此时继电器吸合,通过中间继电器控制其它设备,以此达到系统自控的目的。
三、主要技术参数
  工作电压:AC220V±10% 50HZ 或DC24V(订货时注明)
  检测距离:0~30mm
  工作环境温度:-25~70℃ 湿度<90%
  最大负载电流:400mA
  安装尺寸:M30X80
四、外型图

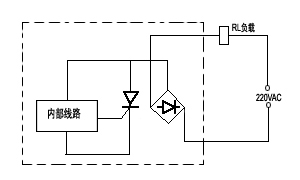

五、输出电路连接方法:
  负载必须串接在接近开关和电源之间,禁止在不接负载的情况下直接和电源连接,否则会烧毁接近开关,负载采用 JZ47 型中间继电器。




六、安装方法
   接近开关的安装更换相当方便,只要将螺母固定在检测处,旋上接近开关。
七、调试说明
  接近开关尾部有一个精密电位器和一个指示灯,顺时针旋转电位器灵敏度提高。当有介质靠近检测面时,指示灯点亮。
八、售后服务
  本产品如非人为损坏,属正常使用出现故障,我公司实行终身维护。
