TLSP-LA射频电容料位计

一、概述
       TLSP-LA 射频电容料位计是一台数字式连续测量料位计 , 由于采用先进的射频技术和数字技术研制而成的,能实现料位计对环境的自适应,能实现运行参数的按键标定。它由传感器和二次仪表两部份组成,传感器把料位的变化转变成与之对应的电信号,经二次仪表处理,输出 4~20mA 电流,信号可接入中控室( DSC 或 PLC 系统),在中控室能实时监测储料罐料位高度。
二、工作原理
         当料位计安装在仓体上时,探极与仓壁分别相当与电容器的两个极板(若仓壁为非导电体时,需增加电极或采用同轴型料位计),由于被测物料的介电常数与料位高度成线性比例关系,当料位发生变化时,引起探极与仓壁之间的电容量也发生变化,把料位的变化转变成与之对应的电信号,经二次仪表处理,输出4~20mA电流。
三、 特点
1 、适应性强:可在高温度、高压力、高粉尘、高粘度等多种场合中使用。可防止高粘度物料粘积在探极上误动作。
2、抗干扰能力强:由于采用了射频技术和数字技术,消除了现场高频设备和环境温度变化对系统的影响,增强了系统的可靠性。
3、 精度高、灵敏性好:在工作过程中可通过按键获取运行参数自我标定,提高了系统的精确度。

四、主要技术参数
工作电压: DC24V(二线制)
功 耗: <80mW
环境温度: -25~60 ℃ 湿度<90%
探极工作(介质)温度: -40~260 ℃
介质压力: ≤3Mpa
防护等级: IP65
输出方式: 4~20mA
安装接头: G1”/G1.5”管螺纹或法兰(订货时注明)

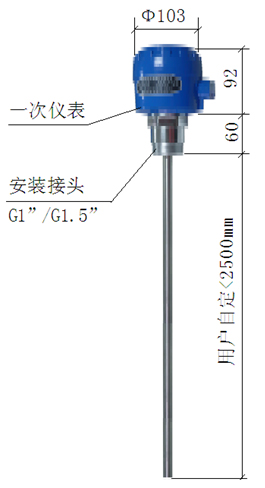

五、外型尺寸

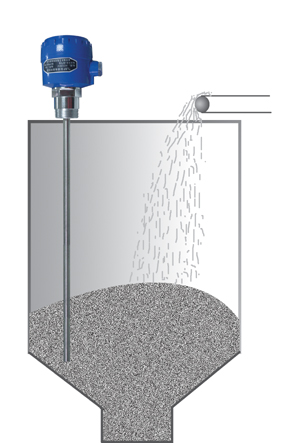

六、安装示意图



         料位开关采取垂直安装(从仓顶垂直安装),避开物料进口( >500mm ) 。用户拆装料位开关时,注意不要拧动壳体,应使用扳手拧动六角螺栓。

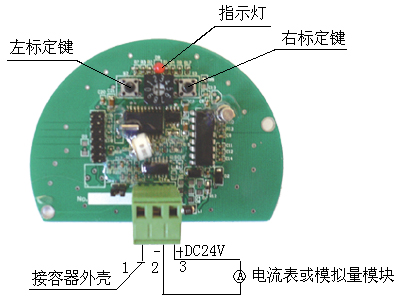

七、线路板主要元件分布图



八、调试说明
1、接线:端子“1”接地并与料仓壁可靠接通,“2”接-DC24V,“3”接+DC24V。电源接通后,指示灯开始闪亮。
2、系统保护接地线必须与料位计外壳或“1”端子可靠连接。
3、标定:由于环境差异,被测物料的改变、料位开关安装位置的改变,都必须进行标定。标定请按以下步骤操作:
a.将料位计按要求安装好并接上线。
b.上电,让系统稳定10分钟以上。
c.将编码器调在“0”,当物料加至高料位时按下右标定键不放,指示灯快闪两次,将高料位状态下的参数读入芯片,输出电流为20mA,当物料放至低料位时按下左标定键不放,指示灯快闪两次,将低料位状态下的参数读入芯片,输出电流为4mA,此时标定工作已完成。注意必须先标定高料位,再标定低料位,不能反其道而行之。正常使用时不需要再标定,如物料的性质发生变化,含水量发生变化必须再标定。
d.高低料位标定完一般情况下就可以正常使用,如要求精度提高,在中间选几个点标定。在物料装至10%时,将编码器调在“1”按一下右标定键,在物料装至20%时,将编码器调在“2”按一下右标定键,依次类推,在物料装至90%时,将编码器调在“9”按下右标定键。

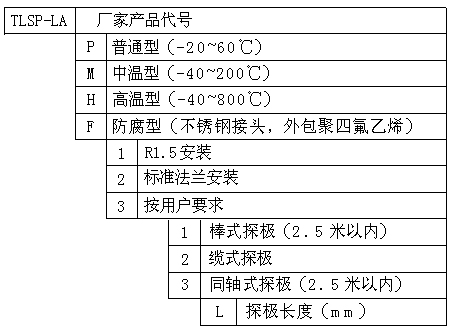

  九、型号编制说明



例如:介质常温、常压;管螺纹G1.5”;棒式探极;探极长度2000 mm。
   对应型号:TLSP-LA-P11-2000

十、检验与维护
1、检验
     本仪表开箱后,将料位器放在桌上,上电稳定15分钟以上,按下标定键后,用手握住探极(>5秒)继电器吸合,松开手继电器释放,表明仪表功能正常,可以投入使用。
2、维护
     本仪表运行可靠,无需维护。如用于不同物料状态的监控或被测物料所处空间环境有变,请按前述操作方法进行重新标
定。
十一、使用注意事项
       1、料位计外壳必须与接地系统PE保护线、仓壁可靠连接。
   2、进出导线必须采用蛇皮软管保护并压入穿线孔,避免灰
尘进入仪表内部。
